Ev > Ürünler > Mikro Kanal Konnektörleri > Mikro Kanal Redüktör Konnektörü > HDPE Redüktör Mikro Kanal Konnektörleri
Ürün Açıklaması

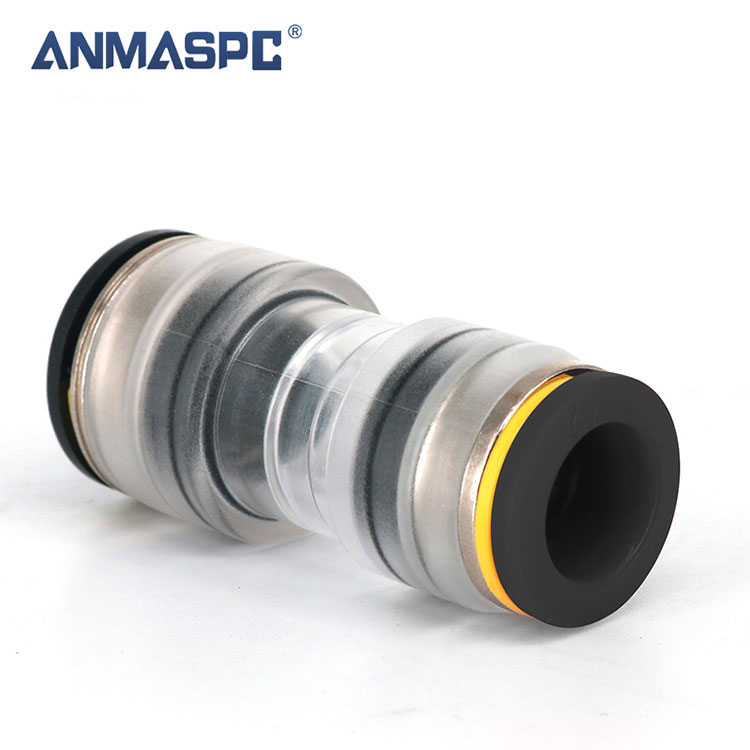

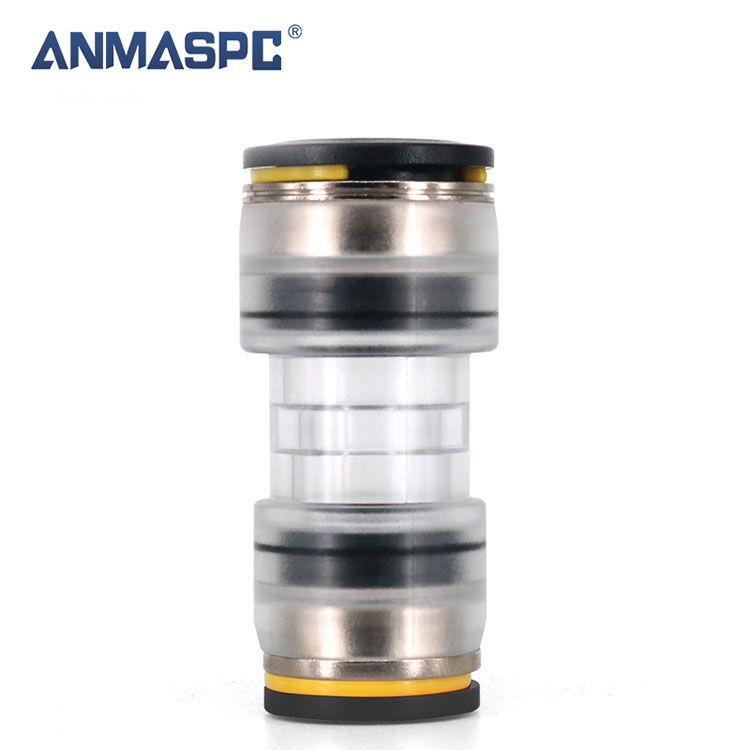

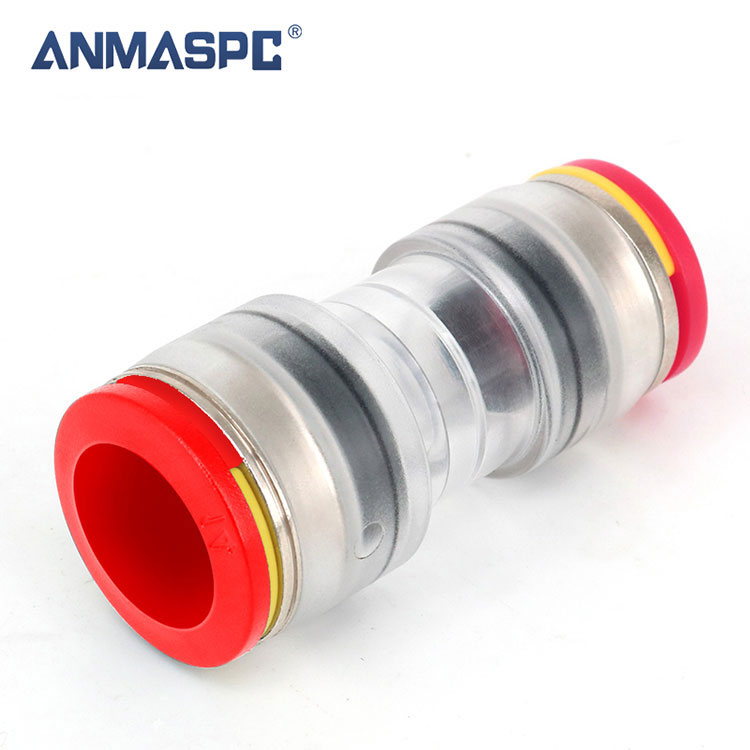

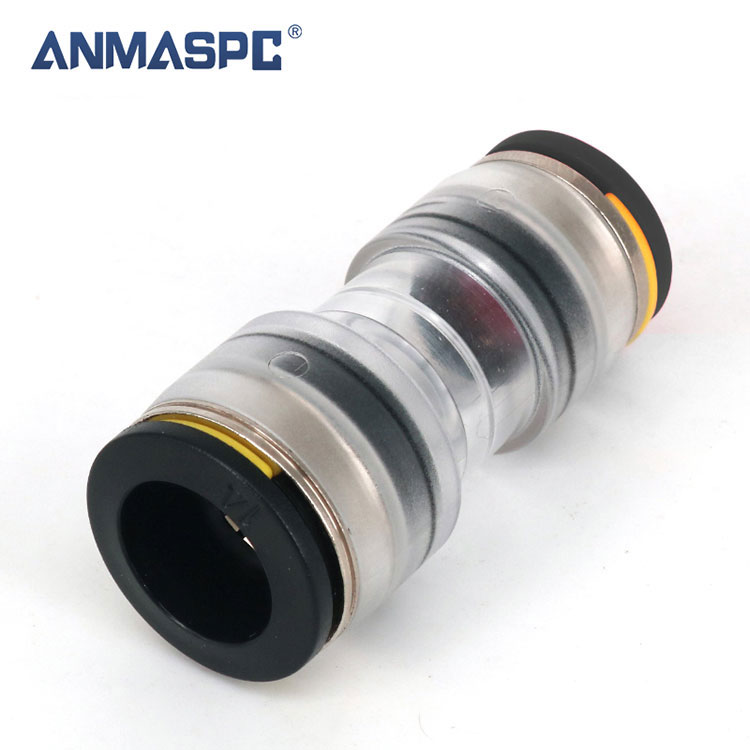

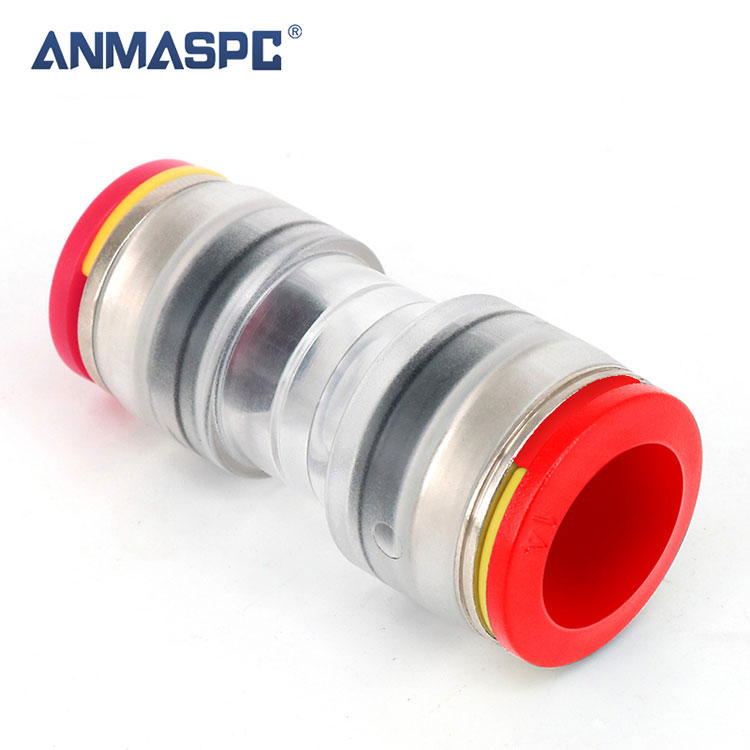

HDPE Fiber Optik İtmeli Redüktör Mikro Kanal Konnektörleri
Konektörlerin azaltılması, farklı dış çapa sahip iki mikro kanal arasında bağlantı kurulmasına olanak tanır. Tipik olarak bu, DB'den DI mikro kanalına geçiş noktasının eve girmesi durumudur. METAL İÇERMEZ veya GÜÇLENDİRİLMİŞ arasında doğru bedeninizi bulamadıysanız bunlardan birini seçin.
ANA ÖZELLİKLER:
① Güvenlik klipsleri dahildir
② Push-fit teknolojisi
③ Çalışma Basıncı: maks. 25 bar
Tanım
|
|
Bileşenler | |||
| 1 | Pens | POM | |||
| 2 | Kilitleme Klipsi | POM | |||
| 3 | Kartuş | ÇİNKO ALAŞIMI | |||
| 4 | Kilit Pençesi | SUS301/304 | |||
| 5 | Destek Halkası | POM | |||
| 6 | Mühür yüzüğü | TEP | |||
| 7 | Vücut | PC2807 | |||
| Uygun Tüp | |||||
| Malzeme borusu | HDPE、PE、Naylon.Poliüretan | ||||
| Borunun dış çapı | Φ3,Φ4,Φ5,Φ6,Φ7,Φ8,Φ10,Φ12,Φ14,Φ16 | ||||
| Teknik parametre | |||||
| Sıvılarla çalışma | Hava | ||||
| Sızdırmazlık | 0.15~0.8MPa Sızıntı Yok | ||||
| Çekme testi | 400N | ||||
| Basınç geçirmez | 2,5 MPa | ||||
| Çalışma basıncı aralığı | 0~1.6MPa | ||||
| Ortam sıcaklığı ve sıvı sıcaklığı | -40~60°C | ||||
| Kurulum Sıcaklığı | -10°C/+50°C | ||||
| Önerilen Üfleme Sıcaklığı | -15°C/+35°C | ||||
| Koruma derecesi | IP68 | ||||
| UV'ye dayanıklı kalite | F1 | ||||
| Ekleme kuvveti | Maksimum 50N(5kg) | ||||
| Ömür: | 25 yıl | ||||
| Standartlar: | EN 50411-2-8 | ||||
Makale Tablosu
| ANMASPC Kodu | Boru Dış Çapı/Kimliği | Boru Dış Çapı/Kimliği | Konik delik |
| TPG5-3/2.1 | 5/3,5 | 3/2.1 | 3.5>2.1 |
| TPG5-4/2.8 | 5/3,5 | 4/2.8 | 3.5>2.8 |
| TPG7-3/2.1 | 7/5,5 | 3/2.1 | 5.5>2.1 |
| TPG7-4/2.8 | 7/5,5 | 4/2.8 | 5.5>2.8 |
| TPG7-5/3.5 | 7/5,5 | 5/3,5 | 5.5>3.5 |
| TPG8-3/2.1 | 8/6 | 3/2.1 | 6>2.1 |
| TPG8-5/3.5 | 8/6 | 5/3,5 | 6>3,5 |
| TPG8-7/5.5 | 8/6 | 7/5,5 | 6>5.5 |
| TPG10-5/3.5 | 10/8 | 5/3,5 | 8>3,5 |
| TPG10-7/5.5 | 10/8 | 7/5,5 | 8>5.5 |
| TPG10-8/6 | 10/8 | 8/6 | 8>6 |
| TPG12-7/5.5 | 12/10 | 7/5,5 | 10>5.5 |
| TPG12-8/6 | 12/10 | 8/6 | 10>6 |
| TPG12-10/8 | 12/10 | 10/8 | 10>8 |
| TPG14-10/8 | 14/12 | 10/8 | 12>8 |
| TPG14-12/10 | 14/12 | 12/10 | 12>10 |
| TPG16-10/8 | 16/13 | 10/8 | 13>8 |
| TPG16-12/10 | 16/13 | 12/10 | 13>10 |
Genel boyutları
| Modeli | A | B | C | D | AK | ED | EA | EB | F |
| TPG5-3 | 33.6 | 6.1 | 10.0 | 11.1 | 12.0 | 12.8 | 3.2 | 5.2 | 2.3 |
| TPG7-3 | 36.4 | 6.1 | 10.0 | 11.1 | 4.1 | 154.0 | 3.2 | 72 | 2.3 |
| TPG8-3 | 36.4 | 6.1 | 10.0 | 11.1 | 14.1 | 15.4 | 3.2 | 8.2 | 2.3 |
| TPG7-5 | 38.2 | 7.6 | 12.0 | 12.8 | 14.1 | 15.4 | 5.3 | 72 | 3.7 |
| TPG8-5 | 38.2 | 7.6 | 12.0 | 12.8 | 14.1 | 15.4 | 5.3 | 8.2 | 3.7 |
| TPG10-7 | 41.5 | 9.0 | 14.1 | 15.4 | 17.5 | 18.3 | 7.3 | 10.3 | 5.7 |
| TPG10-8 | 41.5 | 9.5 | 14.1 | 15.4 | 17.5 | 18.3 | 8.2 | 10.3 | 6.3 |
| TPG12-8 | 45.3 | 9.5 | 19.2 | 15.4 | 19.2 | 20.7 | 8.2 | 12.3 | 6.3 |
| TPG12-10 | 47.3 | 15.8 | 17.5 | 18.7 | 19.2 | 20.7 | 10.3 | 12.3 | 8.3 |
| TPG14-10 | 50.3 | 14.0 | 17.5 | 18.4 | 22.2 | 23.0 | 10.3 | 14.3 | 8.3 |
| TPG14-12 | 50.6 | 18.0 | 19.2 | 20.7 | 22.2 | 23.0 | 12.3 | 14.3 | 10.3 |
| TPG16-10 | 48.5 | 14.0 | 17.5 | 18.7 | 24.7 | 25.1 | 10.3 | 16.2 | 8.3 |
| TPG16-12 | 52.3 | 18.0 | 19.2 | 20.7 | 24.7 | 25.1 | 12.3 | 16.2 | 10.3 |
