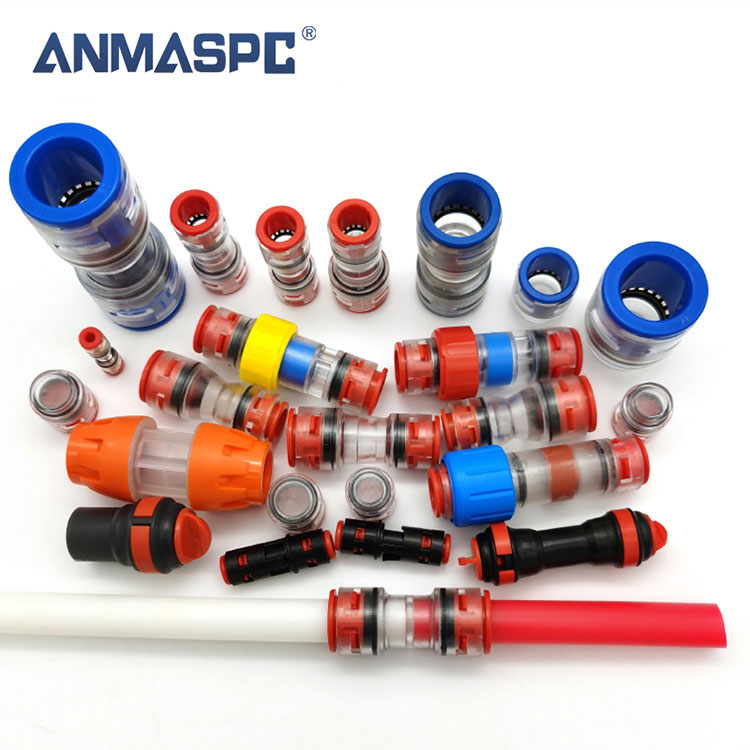

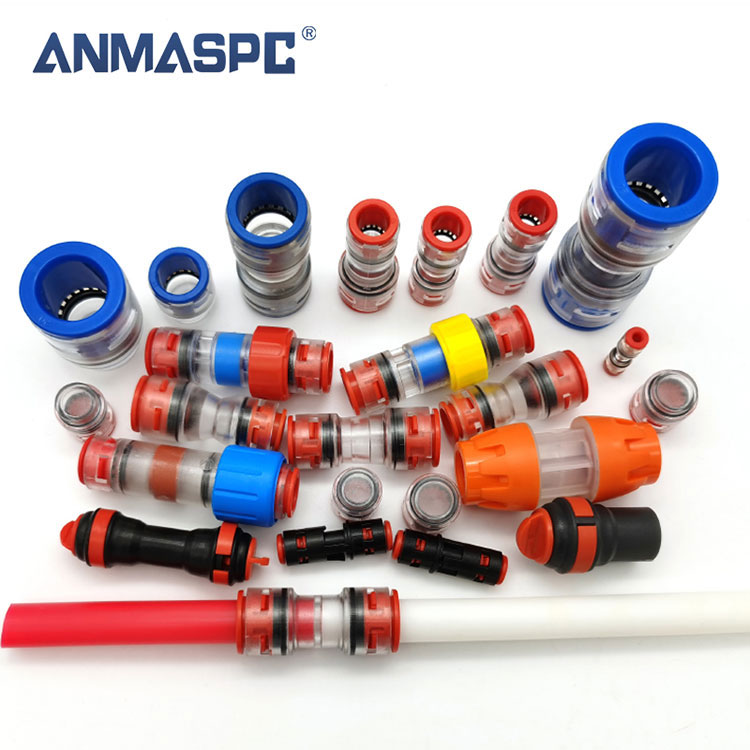

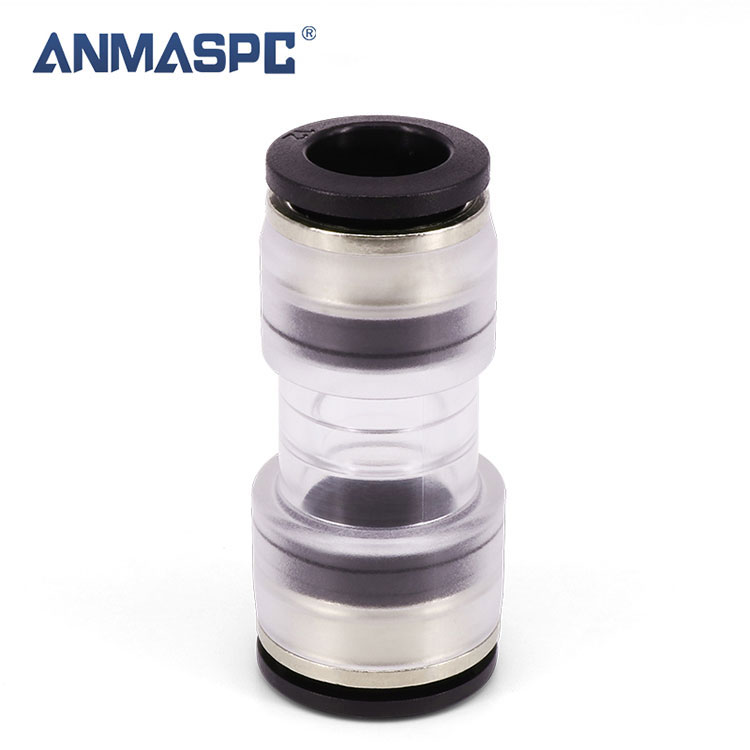

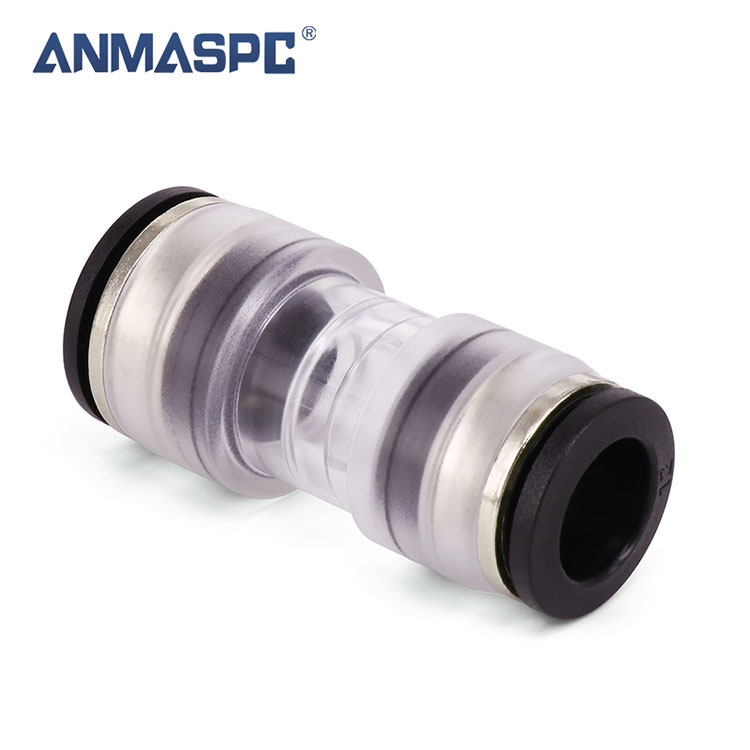

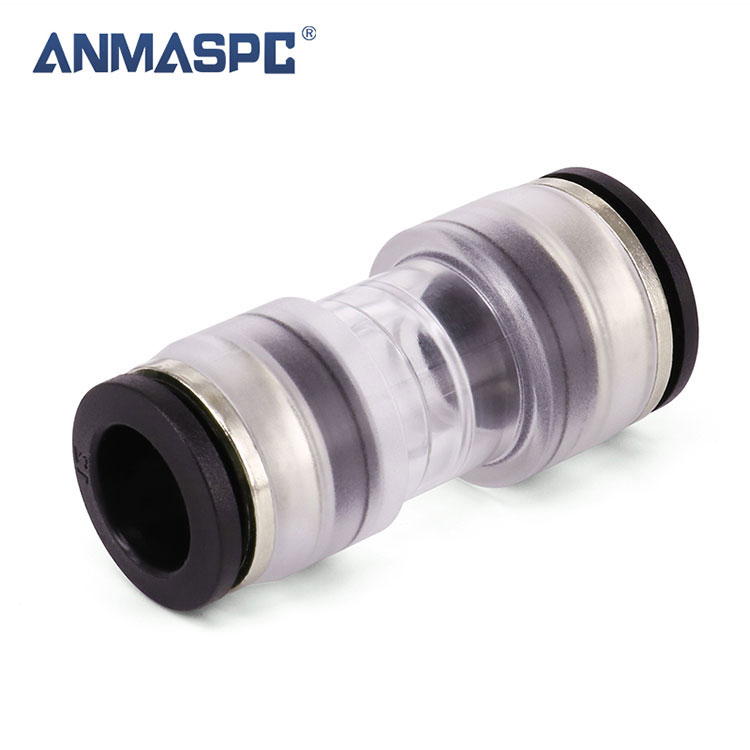

Konektörlerin azaltılması, farklı dış çapa sahip iki mikro kanal arasında bağlantı kurulmasına olanak tanır. Tipik olarak bu, DB'den DI mikro kanalına geçiş noktasının eve girmesi durumudur. METAL İÇERMEZ veya GÜÇLENDİRİLMİŞ arasında doğru bedeninizi bulamadıysanız bunlardan birini seçin.
① Güvenlik klipsleri dahildir
② Push-fit teknolojisi
③ Çalışma Basıncı: maks. 25 bar
Bileşenler | |||||
1 | Pens | POM | |||
2 | Kilitleme Klipsi | POM | |||
3 | Kartuş | ÇİNKO ALAŞIMI | |||
4 | Kilit Pençesi | SUS301/304 | |||
5 | Destek Halkası | POM | |||
6 | Mühür yüzüğü | TEP | |||
7 | Vücut | PC2807 | |||
Uygun Tüp | |||||
Malzeme borusu | HDPE、PE、Naylon.Poliüretan | ||||
Borunun dış çapı | Φ3,Φ4,Φ5,Φ6,Φ7,Φ8,Φ10,Φ12,Φ14,Φ16 | ||||
Teknik parametre | |||||
Sıvılarla çalışma | Hava | ||||
Sızdırmazlık | 0.15~0.8MPa Sızıntı Yok | ||||
Çekme testi | 400N | ||||
Basınç geçirmez | 2,5 MPa | ||||
Çalışma basıncı aralığı | 0~1.6MPa | ||||
Ortam sıcaklığı ve sıvı sıcaklığı | -40~60°C | ||||
Kurulum Sıcaklığı | -10°C/+50°C | ||||
Önerilen Üfleme Sıcaklığı | -15°C/+35°C | ||||
Koruma derecesi | IP68 | ||||
UV'ye dayanıklı kalite | F1 | ||||
Ekleme kuvveti | Maksimum 50N(5kg) | ||||
Ömür: | 25 yıl | ||||
Standartlar: | EN 50411-2-8 |
ANMASPC Kodu | Boru Dış Çapı/Kimliği | Boru Dış Çapı/Kimliği | Konik delik |
TPG5-3/2.1 | 5/3,5 | 3/2.1 | 3.5>2.1 |
TPG5-4/2.8 | 5/3,5 | 4/2.8 | 3.5>2.8 |
TPG7-3/2.1 | 7/5,5 | 3/2.1 | 5.5>2.1 |
TPG7-4/2.8 | 7/5,5 | 4/2.8 | 5.5>2.8 |
TPG7-5/3.5 | 7/5,5 | 5/3,5 | 5.5>3.5 |
TPG8-3/2.1 | 8/6 | 3/2.1 | 6>2.1 |
TPG8-5/3.5 | 8/6 | 5/3,5 | 6>3,5 |
TPG8-7/5.5 | 8/6 | 7/5,5 | 6>5.5 |
TPG10-5/3.5 | 10/8 | 5/3,5 | 8>3,5 |
TPG10-7/5.5 | 10/8 | 7/5,5 | 8>5.5 |
TPG10-8/6 | 10/8 | 8/6 | 8>6 |
TPG12-7/5.5 | 12/10 | 7/5,5 | 10>5.5 |
TPG12-8/6 | 12/10 | 8/6 | 10>6 |
TPG12-10/8 | 12/10 | 10/8 | 10>8 |
TPG14-10/8 | 14/12 | 10/8 | 12>8 |
TPG14-12/10 | 14/12 | 12/10 | 12>10 |
TPG16-10/8 | 16/13 | 10/8 | 13>8 |
TPG16-12/10 | 16/13 | 12/10 | 13>10 |
Modeli | A | B | C | D | AK | ED | EA | EB | F |
TPG5-3 | 33.6 | 6.1 | 10.0 | 11.1 | 12.0 | 12.8 | 3.2 | 5.2 | 2.3 |
TPG7-3 | 36.4 | 6.1 | 10.0 | 11.1 | 4.1 | 154.0 | 3.2 | 72 | 2.3 |
TPG8-3 | 36.4 | 6.1 | 10.0 | 11.1 | 14.1 | 15.4 | 3.2 | 8.2 | 2.3 |
TPG7-5 | 38.2 | 7.6 | 12.0 | 12.8 | 14.1 | 15.4 | 5.3 | 72 | 3.7 |
TPG8-5 | 38.2 | 7.6 | 12.0 | 12.8 | 14.1 | 15.4 | 5.3 | 8.2 | 3.7 |
TPG10-7 | 41.5 | 9.0 | 14.1 | 15.4 | 17.5 | 18.3 | 7.3 | 10.3 | 5.7 |
TPG10-8 | 41.5 | 9.5 | 14.1 | 15.4 | 17.5 | 18.3 | 8.2 | 10.3 | 6.3 |
TPG12-8 | 45.3 | 9.5 | 19.2 | 15.4 | 19.2 | 20.7 | 8.2 | 12.3 | 6.3 |
TPG12-10 | 47.3 | 15.8 | 17.5 | 18.7 | 19.2 | 20.7 | 10.3 | 12.3 | 8.3 |
TPG14-10 | 50.3 | 14.0 | 17.5 | 18.4 | 22.2 | 23.0 | 10.3 | 14.3 | 8.3 |
TPG14-12 | 50.6 | 18.0 | 19.2 | 20.7 | 22.2 | 23.0 | 12.3 | 14.3 | 10.3 |
TPG16-10 | 48.5 | 14.0 | 17.5 | 18.7 | 24.7 | 25.1 | 10.3 | 16.2 | 8.3 |
TPG16-12 | 52.3 | 18.0 | 19.2 | 20.7 | 24.7 | 25.1 | 12.3 | 16.2 | 10.3 |
